CUBATURE · TERRASSEMENT · PHOTOGRAMMÉTRIE

Calculer les volumes de déblais, remblais et stocks de votre chantier.

Le relevé, la plateforme projetée et les terrassements réunis dans un dossier lisible par les équipes du BTP.

Lire le rapport · PDF · 3 pages ↗Comparer les vues 3D

DÉBLAIS · REMBLAIS · STOCKS

Comprendre les volumes dans une emprise définie.

Des volumes à décaisser, remblayer ou comparer ?

Je compare un relevé de terrain à une surface de projet, ou deux états d’un même site, pour calculer les volumes correspondant au besoin du chantier.

Les volumes géométriques sont distingués des hypothèses de foisonnement, compactage et réemploi. Ces hypothèses ne sont pas ajoutées sans données adaptées.

Ce que vous recevez

Bilan des volumes et, selon la mission, plan d’emprise, coupes et représentation des zones de déblais et remblais.

Pour préparer l’intervention

Emprise, relevés ou plans disponibles, niveau ou surface de projet, date des états à comparer et usage du résultat.

Préparer mon calcul de volumes Voir l’exemple de volumes ↗

EXEMPLE PUBLIC · PROJET FICTIF

Du relevé photographique au projet aménagé.

Le support provient d’un relevé photographique préparé pour cette démonstration. La plateforme, la villa et les aménagements forment un scénario fictif : ils ne décrivent pas une mission de cubature réalisée.

UNE MÊME ZONE, QUATRE LECTURESProjet fictif

Chargement à la demande · glissez pour tourner, pincez pour zoomer.

Extrait du relevé photographique utilisé comme support pour cet exemple.

Agrandir l’aperçu ↗

Relevé : texture photographiqueRelief : surface griseProjet : béton et enduitBois, pierre, verre et bassin

La surface de calcul a été simplifiée pour cet exemple et n’est pas classifiée au sol. Le modèle photographique et les matériaux du projet permettent de situer le scénario ; le plan ci-dessous définit précisément ce qui est calculé.

616 m² · PLATEFORME DE 22 × 28 m

Le bilan du scénario.

Une plateforme fictive à 1 % de pente, comparée à la surface préparée. Résultats arrondis au m³.

DÉBLAIS333 m³

À décaisser dans l’emprise.

REMBLAIS511 m³

À mettre en place sous la plateforme.

DÉFICIT GÉOMÉTRIQUE178 m³

Remblais moins déblais.

Volumes géométriques en place. Le réemploi, le foisonnement, le compactage, les fondations, le bassin et les ouvrages de soutènement ne sont pas étudiés dans cette cubature.

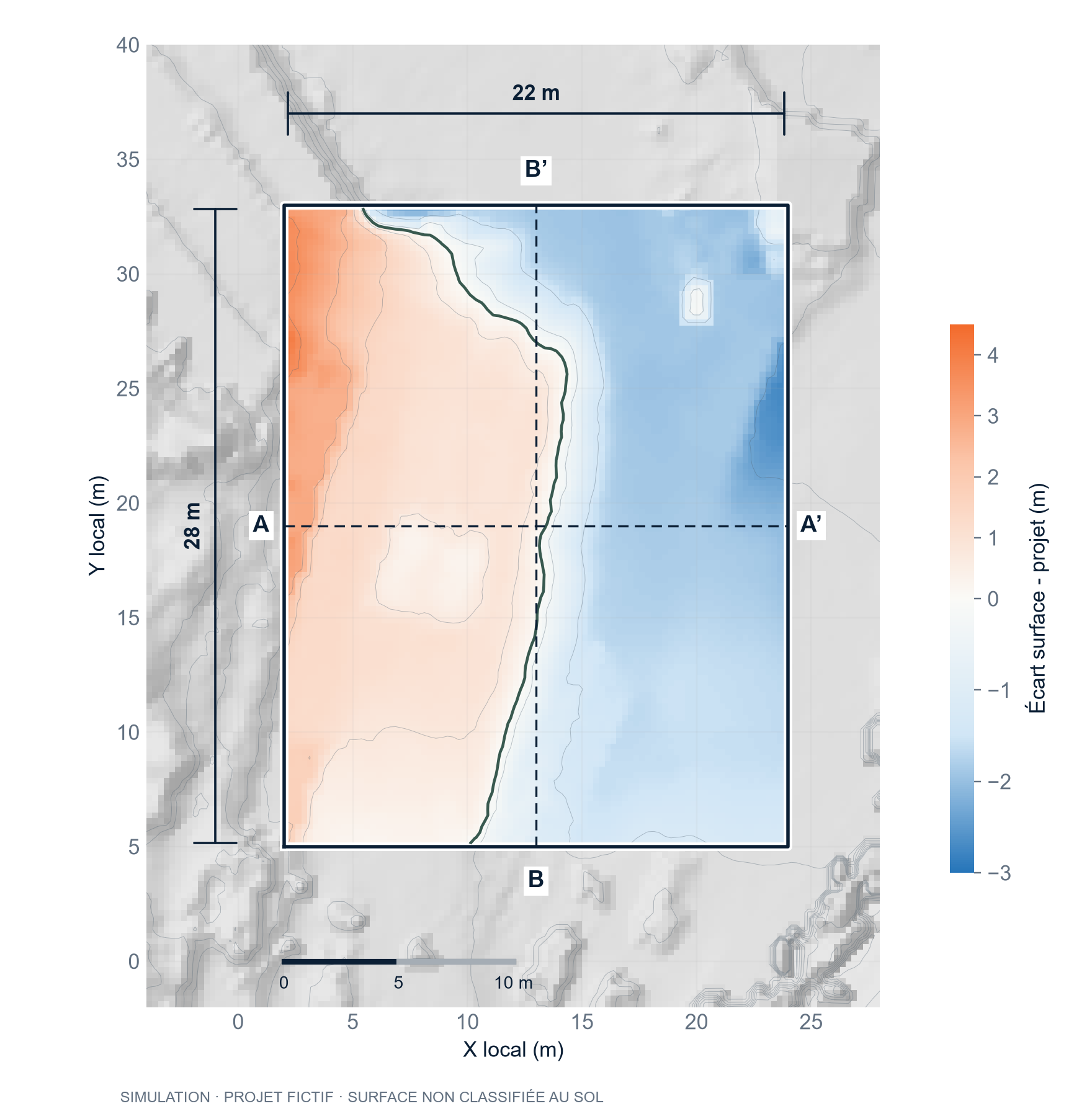

Emprise fictive de 616 m² : déblais orange, remblais bleus, coupes A-A’ et B-B’. — **La zone calculée**Orange : décaisser. Bleu : remblayer. Hors cadre : contexte uniquement.

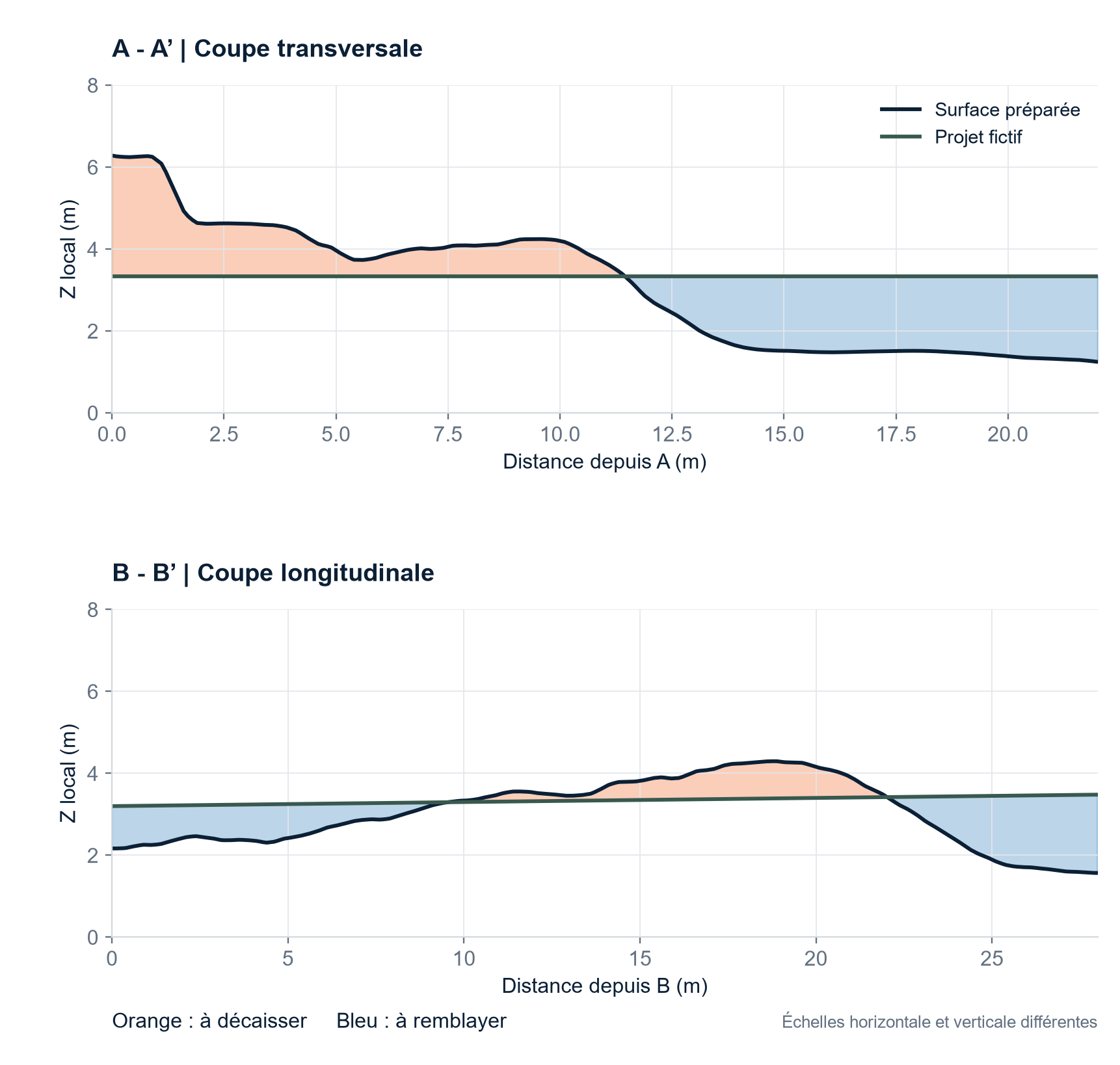

Deux coupes comparant la surface préparée et le niveau de la plateforme fictive. — **La comparaison des niveaux**Les deux coupes sont repérées sur le plan. Touchez une image pour l’agrandir.

Ouvrir le rapport complet · 3 pages ↗

POUR UNE MISSION DRONE

Du Mavic 3E RTK au rapport client.

Relever

Photographies du site et contrôles topographiques adaptés à la mission.

Préparer la surface

Traitement photogrammétrique, contrôle du modèle et identification du sol utile.

Comparer au projet

Même référentiel, emprise définie et calcul séparé des déblais et remblais.

Restituer

Maquette, plan, coupes et bilan des déblais et remblais.

Le rapport détaille le périmètre et la méthode de calcul de cet exemple pédagogique. Il ne constitue pas une étude de terrassement pour exécution.

CONTACT DIRECT · SANS INTERMÉDIAIRE

Des volumes de terrassement à calculer ?

Présentez les éléments disponibles. Je vous préciserai les informations nécessaires, la méthode d’intervention, les livrables possibles et le délai de réalisation.

Commune et accès au chantier
Emprise, relevés disponibles et dates
Surface de projet et usage attendu du calcul
Délai souhaité et interlocuteur
